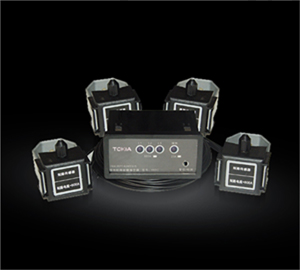

TKEC系列面板型（接地及短路）故障指示器主要應用于35kV（含）以下高壓開關柜、環網柜、電纜分接箱等電器設備的饋出回路及輸配電系統中，作為檢測、指示、傳遞故障信號和發送遠程指示報警的檢測設備。使維護人員能精確判別故障發生的區間，提高故障分析的能力，以便迅速排除故障，縮小停電區域，縮短停電時間。對確保電網安全運行，提高電網供電質量起著重要作用。
短路原理：當線路出現短路故障時，短路傳感器感應到故障電流，同時將這一信號轉換為數據信號發送給主機，則主機面板上的兩相短路故障指示燈亮，顯示故障所發生的線路。
接地原理：接地部分以檢測線路零序電流作為判斷依據，當系統出現接地故障時，如果面板上的接地指示燈亮，表明電纜系統發生了接地故障。
性能特點
◆短路報警指示：當線路發生短路故障，電流達到或超過短路電流的整定值時，短路傳感器發出報警信號，通過光纖傳輸給主機，主機接收到此信號后，產生相應的報警指示信號。
◆接地報警指示：當線路發生接地故障時接地電流達到或超過接地電流的整定值時，接地傳感器發出報警信號中，通過光纖傳輸到主機，主機接收到此信號后，產生相應的報警指示信號。
◆低壓報警指示：主機采用電池供電，當電池電壓低于正常工作電壓時，將產生電壓報警指示，以提醒工作人員更換電池。
◆自動復位：當指示器發出報警信號后，如果無人工進行復位，到整定的時間后，指示器可自動進行復位。
◆人工復位：當指示器產生報警后，可通過觸發指示器主機面板上的“復位/測試”按鈕解除報警。
◆自動化：指示器產生相應的報警指示信號后，可將報警信號輸出遠傳。指示器也可接收遠方的復位信號，對指示器進行遠程復位操作。
◆測試：指示器可進行自檢工作。
|
